DJI O4 Ground Station

DJI O4 Ground Station

Vươn xa hơn, nắm bắt tình hình tốt hơn
Được thiết kế để vượt qua các giới hạn về tín hiệu, Trạm mặt đất DJI O4 sở hữu cụm 12 ăng-ten và khả năng tự động lựa chọn đa băng tần. Chế độ Gateway mới kết nối trực tiếp với FlightHub 2 để vượt qua các rào cản triển khai, trong khi Chế độ Relay hỗ trợ mở rộng phạm vi khi ngoại tuyến. Với thiết kế không cần bảo trì, thiết bị hỗ trợ vận hành tự động 24/7.

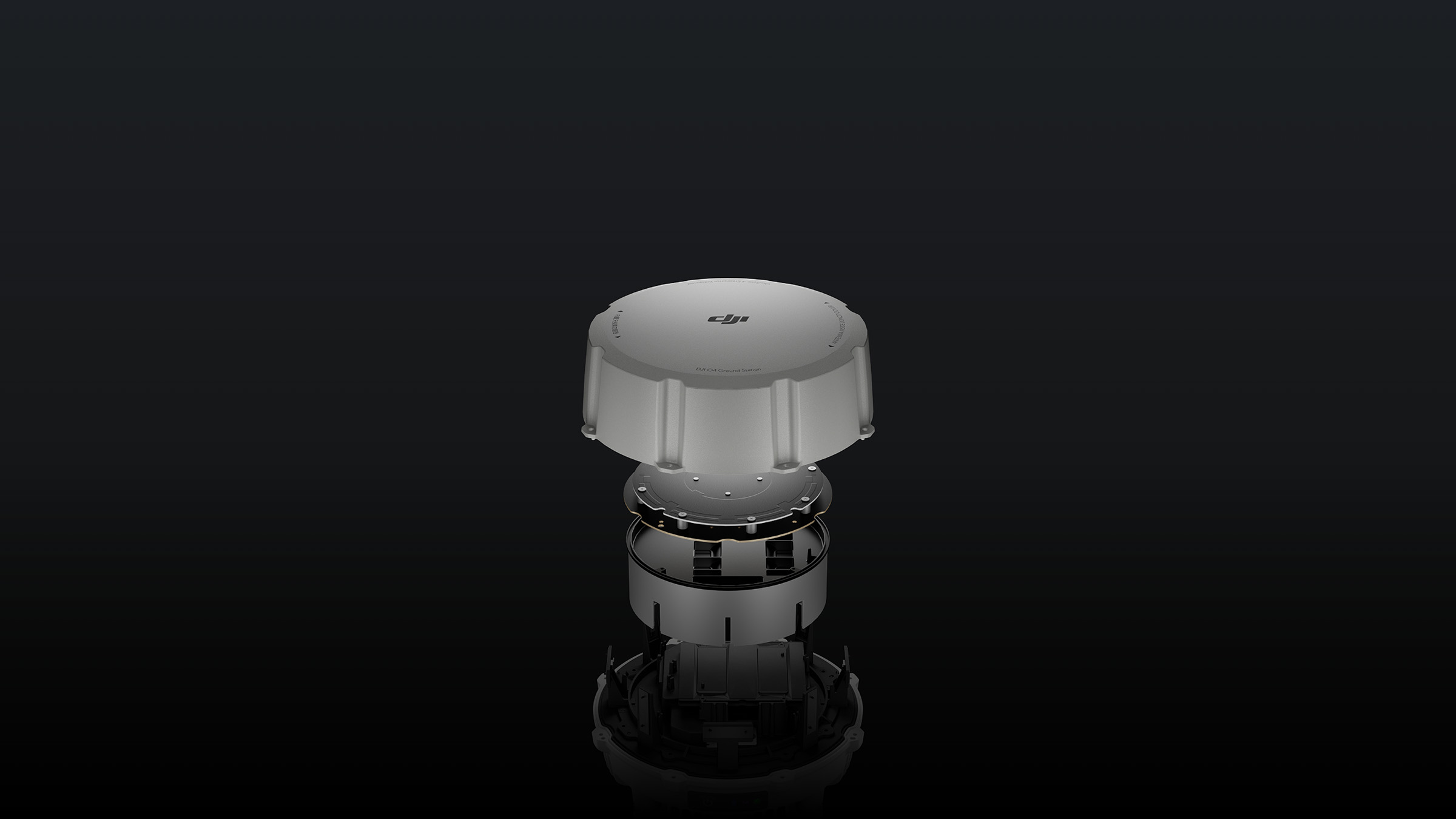

Bộ RF hiệu năng cao
Bộ RF với khả năng phát công suất cao giúp tăng đáng kể khả năng xuyên tín hiệu và vùng phủ sóng, đảm bảo liên kết ổn định qua các vật cản dày đặc trong đô thị. Tỷ lệ tín hiệu trên nhiễu (SNR) được tối ưu hóa cũng giúp cải thiện độ nhạy thu, khôi phục tín hiệu khả dụng ngay cả trong môi trường điện từ phức tạp.

Ăng-ten đa hướng độ lợi cao
Sử dụng 12 ăng-ten trong và ngoài với phân cực ngang và dọc, Trạm mặt đất O4 mang lại vùng phủ đa hướng với độ lợi cao. Thiết bị có thể liên tục và ổn định thu tín hiệu bất kể vị trí của máy bay, giúp duy trì liên kết liên lạc liền mạch cho các hoạt động diện rộng.

Tự động lựa chọn đa băng tần
Để hoạt động trong môi trường RF đô thị đông đúc, Trạm mặt đất O4 tự động chuyển đổi giữa các băng tần sub2G, 2,4 GHz, 5,2 GHz, 5,8 GHz và các băng tần khác nhằm giúp tránh nhiễu. Nhờ đó, thiết bị mang lại luồng video rõ nét, không giật lag; khi kết hợp với DJI Matrice 400, phạm vi truyền dẫn có thể đạt tới 40 km.

GNSS 5 hệ thống, 19 tần số
Mô-đun RTK độ lợi cao tích hợp có thể theo dõi 19 tần số trên năm hệ thống vệ tinh toàn cầu. Ngay cả trong các môi trường khó khăn, bị che khuất một phần như hẻm đô thị hoặc tán cây dày, thiết bị vẫn nhanh chóng thu được tín hiệu vệ tinh. Điều này cung cấp dữ liệu định vị liên tục với độ chính xác đến từng centimet, góp phần bảo vệ an toàn cho hoạt động bay.

Chế độ Gateway
Ở Chế độ Gateway, Trạm mặt đất O4 kết nối trực tiếp với DJI FlightHub 2 qua Ethernet hoặc DJI Cellular Dongle 2, mang lại luồng video băng thông cao, độ trễ thấp. Điều này giúp trạm không còn bị giới hạn bởi khoảng cách gần DJI Dock 3, cho phép mở rộng vùng phủ lên tới 30 km.

Bản đồ tín hiệu để triển khai chính xác
Sau chuyến bay, FlightHub 2 sử dụng dữ liệu bay để tạo Bản đồ tín hiệu, hiển thị trực quan các vùng phủ sóng yếu. Điều này giúp người vận hành đặt trạm mặt đất chính xác hơn và củng cố liên kết liên lạc, từ đó nâng cao mức độ an toàn bay tổng thể.

Buồng lái ảo để điều khiển linh hoạt
Ở Chế độ Gateway, người vận hành có thể sử dụng Buồng lái ảo FlightHub 2 để điều khiển máy bay từ xa. Trong vùng phủ sóng của trạm mặt đất, phi công có thể can thiệp thủ công vào các tuyến bay đã thiết lập sẵn, cho phép phản ứng linh hoạt và nhanh chóng trước các yêu cầu nhiệm vụ tại nhiều điểm.

Chế độ Relay, mở rộng phạm vi ngoại tuyến

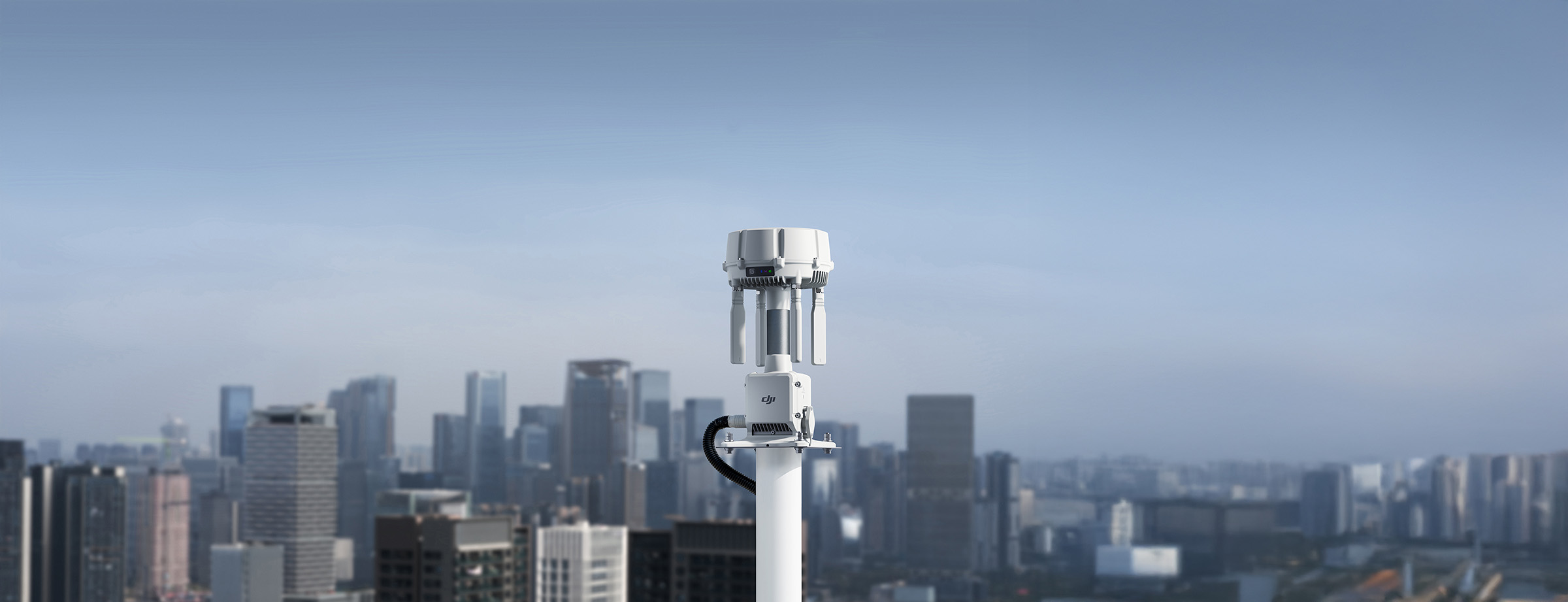

Thiết lập tại vị trí cao để vượt vật cản
Trạm mặt đất O4 kế thừa các chức năng của phiên bản triển khai cố định Relay D-RTK 3. Ở những khu vực ngoại tuyến như thung lũng hoặc môi trường đô thị có tình trạng che khuất tín hiệu nghiêm trọng, người vận hành có thể chuyển sang Chế độ Relay và đặt trạm ở vị trí cao để mở rộng phạm vi truyền video của máy bay.

Luân chuyển nhiều thiết bị để nâng cao hiệu suất sử dụng
Các bộ điều khiển từ xa hoặc DJI Dock nằm trong phạm vi tín hiệu có thể quét và kết nối từ xa với Trạm mặt đất O4. Điều này cho phép xoay vòng nhanh, khi một trạm duy nhất có thể lần lượt phục vụ nhiều máy bay khác nhau và cải thiện hiệu suất sử dụng phần cứng tổng thể.

Thiết kế bền bỉ, quản lý nguồn thông minh

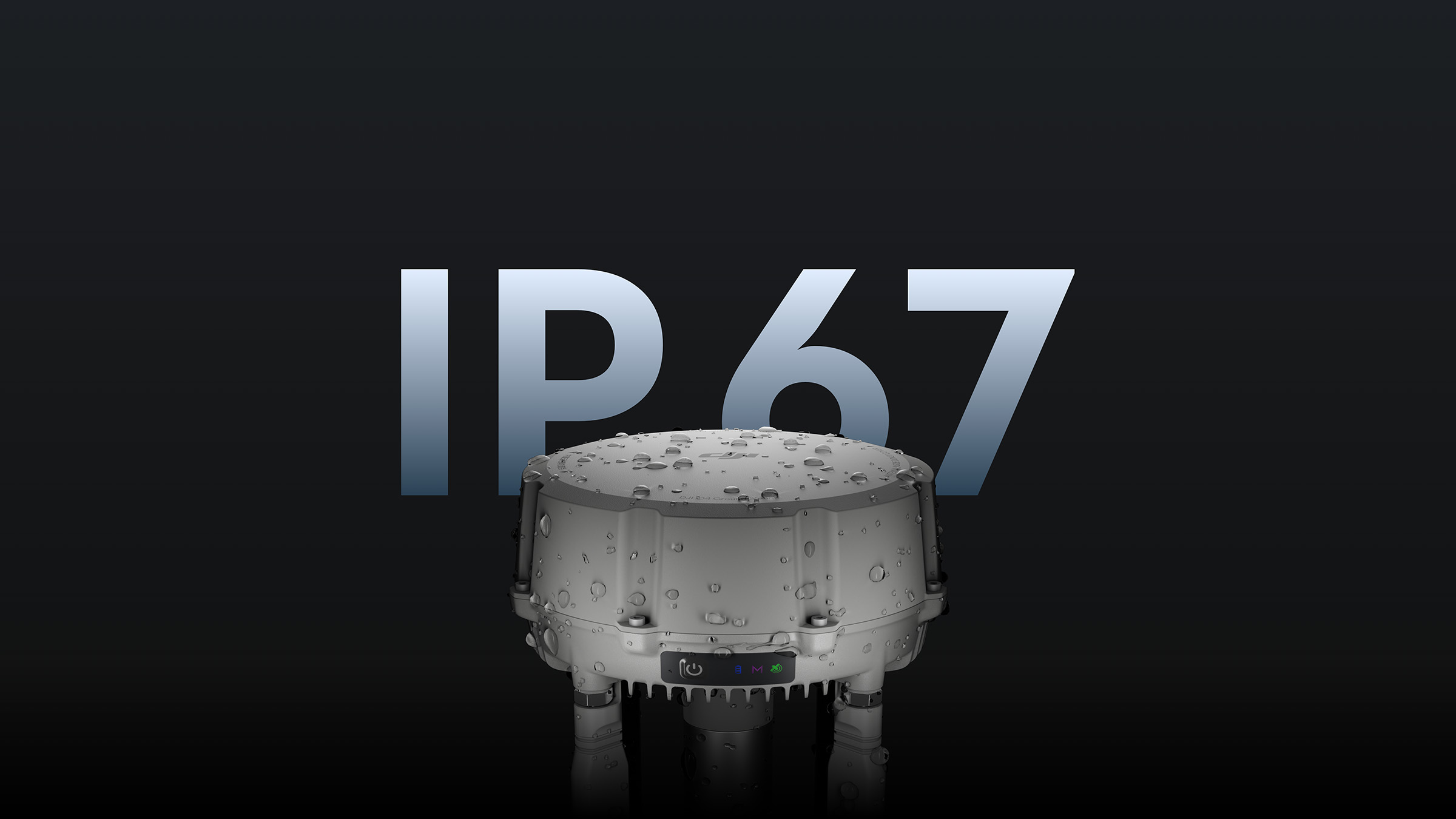

Chuẩn IP67 giúp bảo vệ thiết bị khỏi nước và bụi, trong khi Trạm mặt đất O4 có thể hoạt động ổn định trong dải nhiệt độ từ -40° đến 55° C (-40° đến 131° F). Thiết kế chắc chắn này hỗ trợ vận hành liên tục, không cần người trực trong các điều kiện ngoài trời khắc nghiệt.

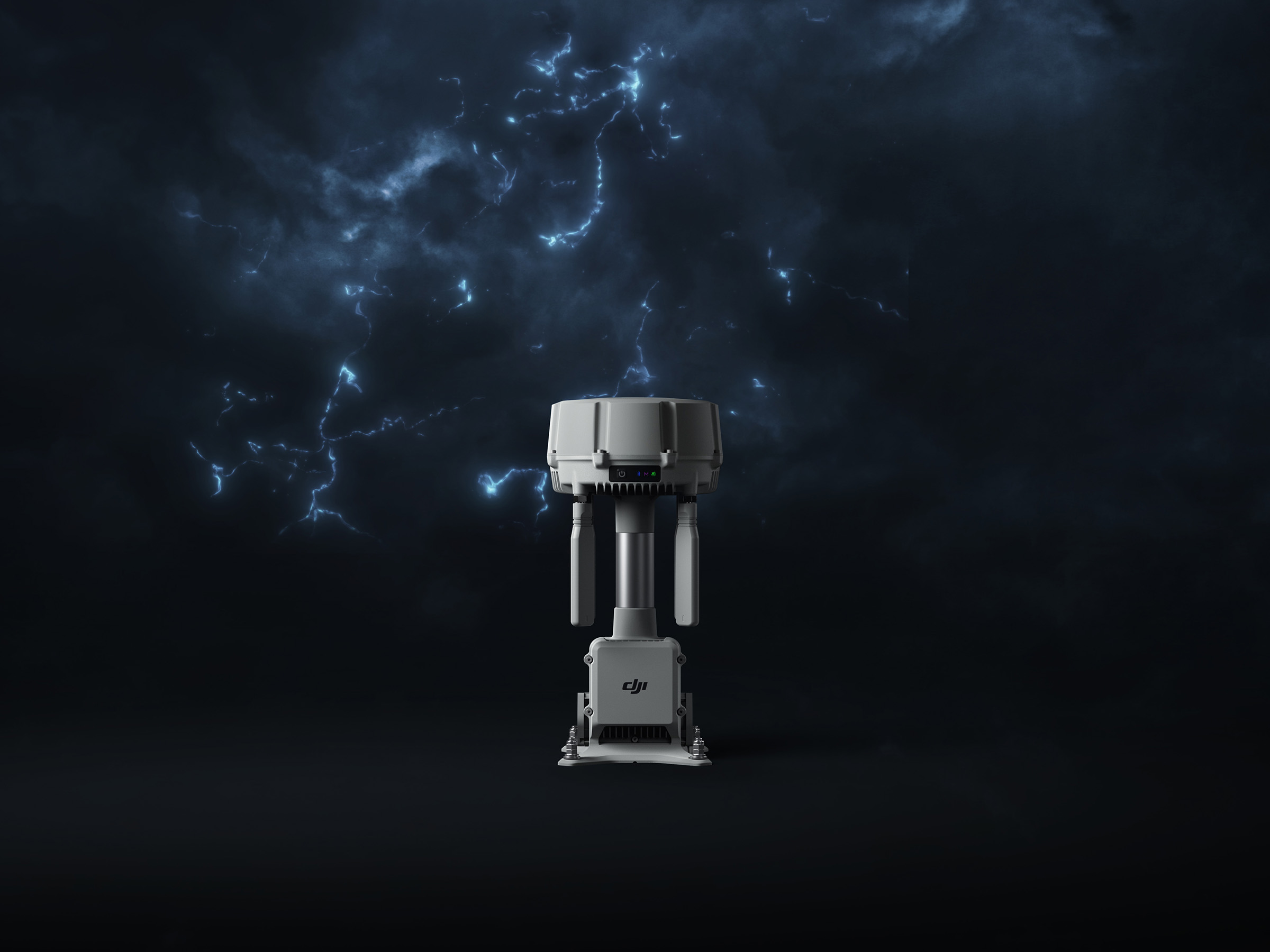

Chống sét

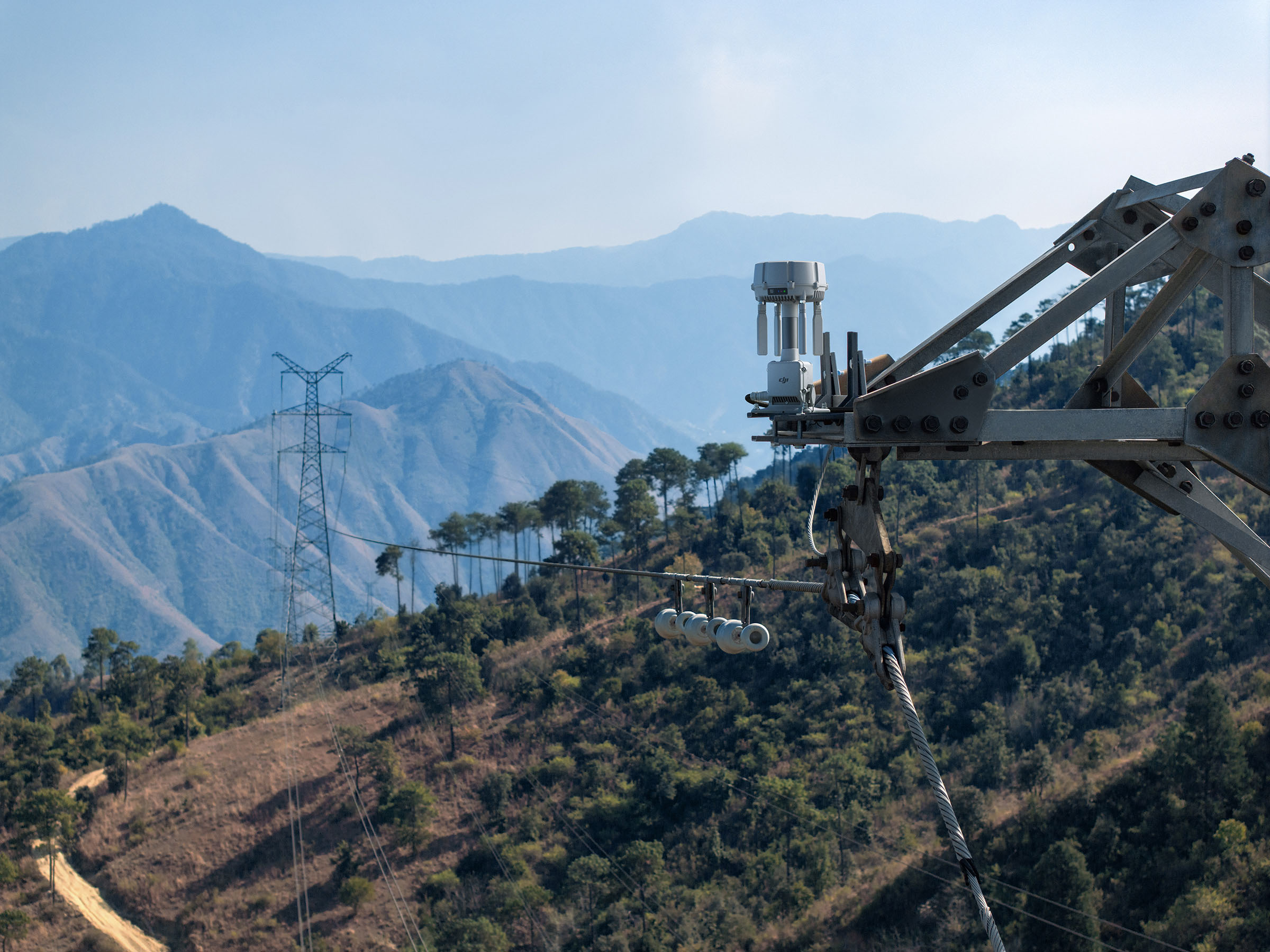

Các linh kiện chống sét độc quyền và thiết kế nối đất đáp ứng tiêu chuẩn EN/IEC 61643-21 Category C. Điều này giúp giảm thiểu nguy cơ hư hỏng do sét khi triển khai trạm tại các vị trí ngoài trời trên cao như núi hoặc tháp truyền tải.

Thiết kế không cần bảo trì

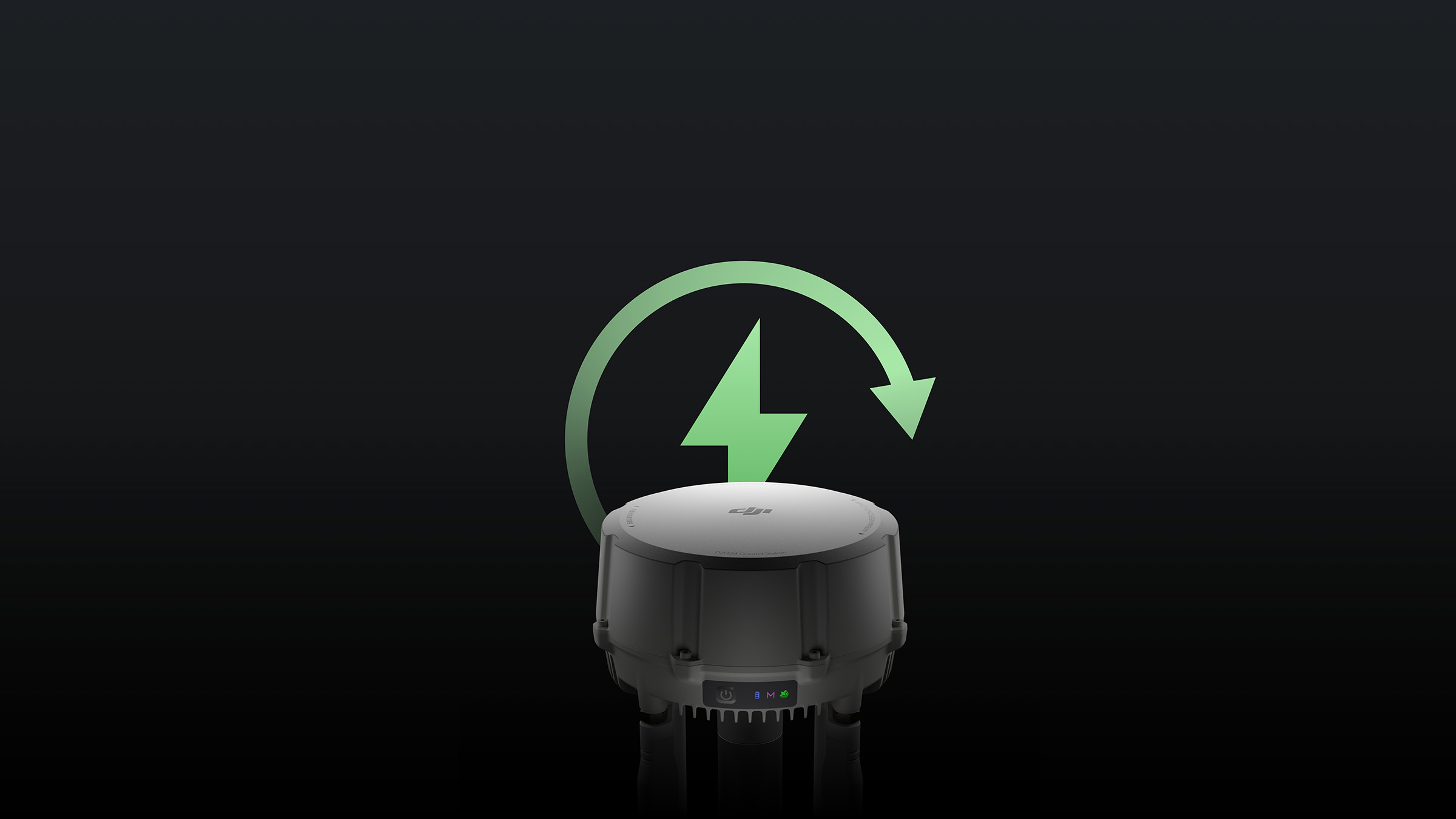

Hệ thống tản nhiệt thụ động không quạt và cơ chế tự phục hồi cho phép trạm tự động tiếp tục hoạt động sau sự cố mất điện hoặc bất thường phần mềm. Thiết kế không cần bảo trì này giảm nhu cầu khởi động lại thủ công tại hiện trường, đồng thời giúp cắt giảm các chuyến đi xử lý sự cố và chi phí vận hành.

Chế độ tiết kiệm điện thông minh
Ở Chế độ Gateway, Trạm mặt đất O4 có tính năng quản lý nguồn thông minh. Thiết bị tự động chuyển sang trạng thái ngủ đông khi không có máy bay nào được kết nối, chỉ tiêu thụ 7 W ở chế độ chờ. Đối với các môi trường ngoài lưới điện, trạm có thể kết nối với các giải pháp năng lượng mặt trời DJI Power hoặc hệ thống quang điện của bên thứ ba, hỗ trợ vận hành dài hạn tại các khu vực xa xôi.

Quản lý hình ảnh thống nhất

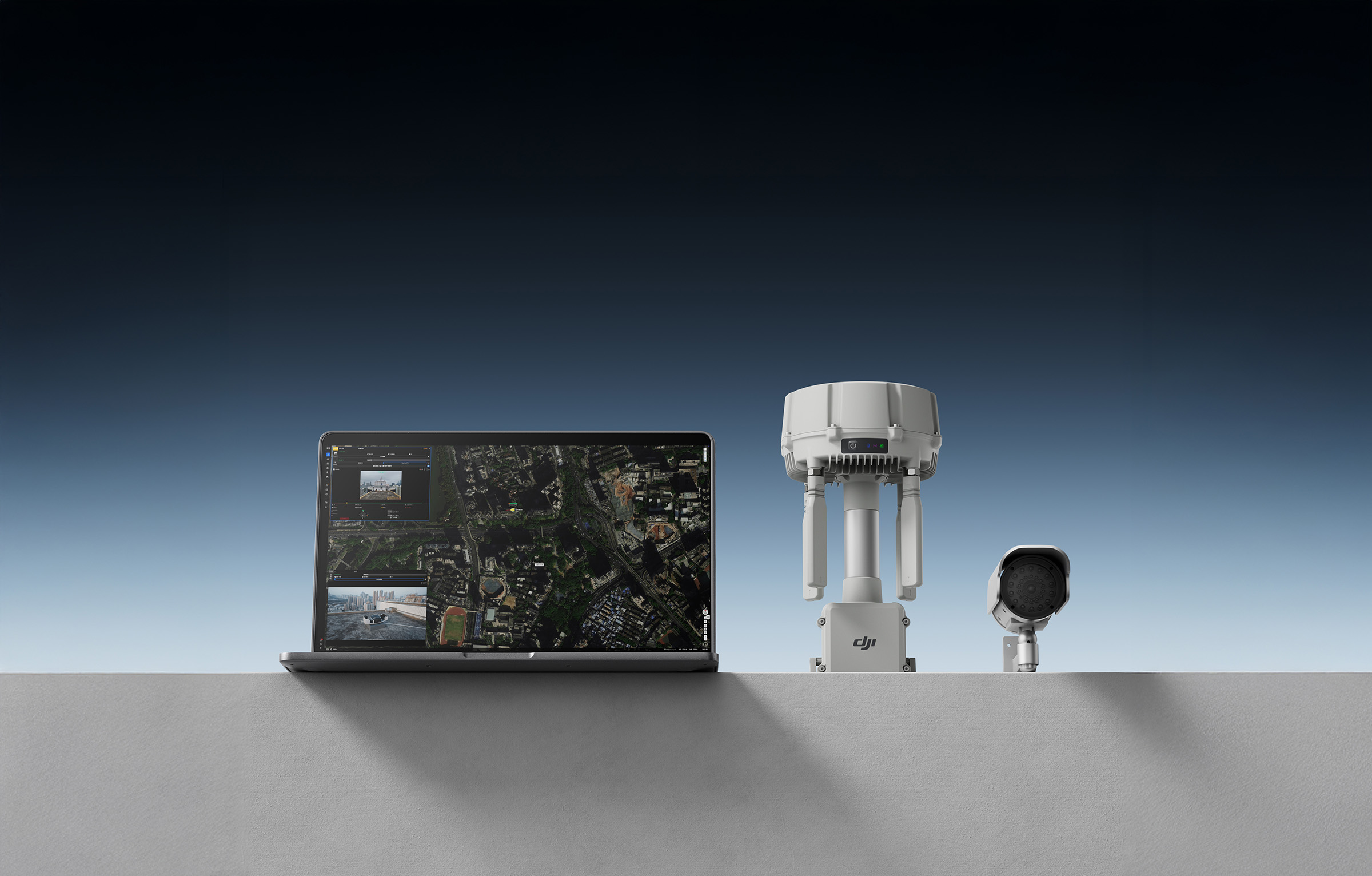

Trạm mặt đất O4 tích hợp tối đa bốn camera IP tiêu chuẩn. Sử dụng các giao thức ONVIF và GB/T 28181, thiết bị truyền video trực tiếp đến DJI FlightHub 2 và đồng bộ các cảnh báo gốc của camera, chẳng hạn như phát hiện dịch chuyển. FlightHub 2 cũng cho phép điều khiển PTZ từ xa (xoay ngang/nghiêng/thu phóng) đối với các camera được kết nối, mang lại cho người vận hành góc nhìn tập trung và toàn diện về khu vực hoạt động.

ESDK mở
ESDK 2.0 mới dựa trên MQTT và Cloud API giúp đơn giản hóa việc tích hợp, cho phép nhà phát triển xây dựng các giải pháp tùy chỉnh theo từng ngành. Thông qua giao thức MQTT, trạm có thể kết nối với các bộ thu Remote ID hoặc ADS-B của bên thứ ba. Điều này mang lại khả năng nhận biết theo thời gian thực về các máy bay không người lái và có người lái ở gần, chủ động bảo vệ vùng trời xung quanh DJI Dock 3.

Các mẫu được hỗ trợ
*Chế độ Gateway:
DJI Dock 3

*Chế độ Relay:
DJI Dock 3
DJI Matrice 400
DJI Matrice 4E
DJI Matrice 4T
DJI Matrice 4D (DJI RC Plus 2 Enterprise)
DJI Matrice 4TD (DJI RC Plus 2 Enterprise)
DJI FlyCart 100

*Tính năng này không khả dụng tại các quốc gia hoặc khu vực không hỗ trợ tần số 5GHz, chẳng hạn như Nhật Bản và Kazakhstan. Vui lòng kiểm tra luật và quy định địa phương để biết thêm thông tin.
